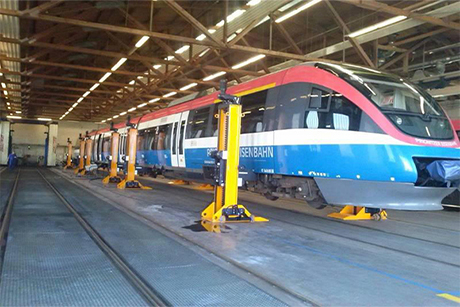

1)总体要求

在整机结构设计上充分考虑强度和刚度，并严格执行热处理和制造工艺，确保足够强度、刚度及精度稳定。充分考虑安全可靠性，如安全螺母、安全挡等的设置。

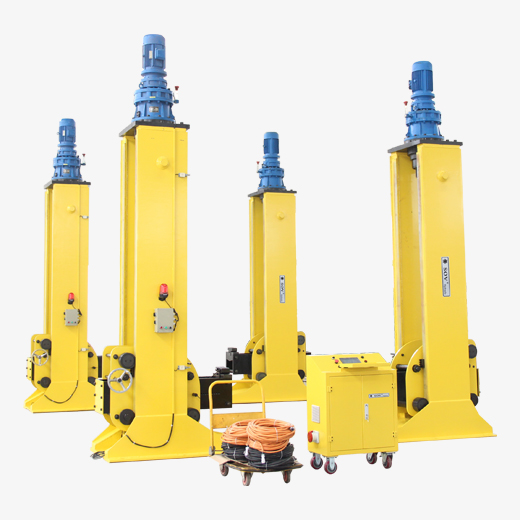

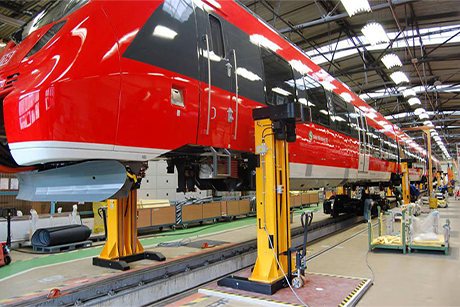

机架

采用双立柱结构。立柱上部丝杠安装座用螺栓、销钉连接成门式结构；立柱导轨采用45优质钢且表面电火花淬火处理，具有高的耐磨性，架车机举升时托架的滚轮沿立柱导轨上下滚动。

3)传动装置

采用带电机的齿轮减速机单元，下置式直接传动承载丝杠旋转，通过承载螺母、横担梁带动托架升降，减少传动件，提高传动效率。

4)丝杠丝母

丝杠采用优质合金钢并经过调质处理，丝母采用青铜。螺纹为标准梯形螺纹，承载能力强、自锁性能好，能长时间负荷架车。丝杠外露的两端均装置了防护罩，以利丝杠防护。

5)托架

由左右夹板、左右托板、臂板、托头、滚轮等组成。托架可方便地前后移动，直接承受架车载荷，通过横担梁传递给螺母、丝杠。承重滚轮表面淬火处理，耐磨、使用寿命长，采用无油轴承装配，免维护。

6)同步控制装置

架车机的同步控制和安全保护装置，设有手动和自动工作方式，设备可以全自动完成整个架车过程，该装置还具有同步超差自动调整、超限停机报警、传感器故障报警和运行高程、高差、报警等显示功能。配电系统完成供配电功能的同时具有安全互锁和过载保护功能。

7)安全保护装置、环保

电气控制系统具有托头行程上下极限位的软件和硬件双重保护功能，具有过流、短路等保护功能，每个架车机上设有电铃和紧急切断按钮。电铃用于警示作业区内的人员。紧急切断按钮，确保在紧急情况下，能方便的使设备停止运转，以保证对设备及人员不会造成伤害。 噪声水平符合国家车间室内劳保条例要求。

电气系统工作原理

控制柜由断路器、接触器、热继电器、熔断器来完成系统的配电、供电、电路保护等功能，电机设有过载保护，4台电机具有安全互锁功能，任何一台电机发生过载时，4台电机同时停止工作。控制柜的核心部件为西门子可编程控制器PLC。电气元件均为国内知名品牌。
